廠 家：美國TSI
型 號：PAN341

用 途：正負壓管道漏風量測試系統（PANDA）為承包商、調試工程師和研究開發技術人員提供測試設備的最佳選擇，用于定量檢測管道和其它區域的空氣泄露，以及測試管道系統性能。PANDA提供一種快速、準確的自動化解決方案，確保符合EN12237，EN1507，EUROVENT2/2和SMACNA標準，提高建筑節能。

產品簡介：

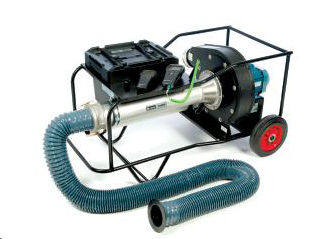

TSI PAN341正負壓管道漏風量測試系統（PANDA）為承包商、調試工程師和研究開發技術人員提供測試設備的最佳選擇，用于定量檢測管道和其它區域的空氣泄露，以及測試管道系統性能。PANDA提供一種快速、準確的自動化解決方案，確保符合EN12237，EN1507，EUROVENT2/2和SMACNA標準，提高建筑節能。

產品特點：

• 集成在一套系統上的正負壓管道泄露測試。

• 通過測試和盡量減少管道泄露達到節能的目的。

• 符合以下標準：

—EN12237建筑物通風——管道系統中環形薄板金屬管道的強度和泄露。

—EN1507建筑物通風——矩形截面薄板金屬管道——強度和泄漏要求。

—EUROVENT2/2薄板金屬通風管道分散系統的空氣泄漏率。

—SMACNA空氣管道泄露測試。

• 精度為流量的±2.5%

• 獨特的性能和可進行轉速控制的風扇能夠在短時間內完成對管路系統靜壓的測試。

• 攜帶重量45公斤（99磅）。

•適合放在卡車和旅行車的后備箱。

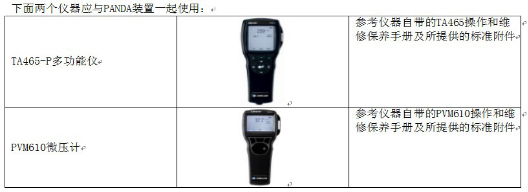

•PAN341配有TA465-P多功能測試儀和PVM610微壓計。

—實時自動計算泄漏率

—同時顯示流量泄漏率和靜壓

—對于給定的密封等級能夠提供一個通過/失敗的結果顯示

—自動將實況體積流量泄漏率校正為標準溫度和壓力（STP）

—實時監測大氣壓和溫度

—存儲的數據能夠下載生成報告和文件

—與8934型便攜式打印機配合使用

產品參數：

PAN341系列

壓力測量（PVM610）

范圍：±3.735Pa（±15 in. W.G.）

分辨率：0.1Pa（0.001 in. W.G）

精度：讀值的1%±1Pa（±0.005 in. W.G.）

實際管道在零流量時的靜態范圍：±2500Pa（±10 in. W.G.）

體積流量測量（TA465-P）

Wilson徑向流量格柵的高泄露范圍：10-200 l/s（36-720 m3/hr，21-424 cfm）

15mm的錐形噴嘴適配器

低泄露范圍：1-13 l/s（3.6-46.9 m3/hr，2-27.5 cfm）

分辨率：0.01 l/s（0.01 m3/hr，0.01 cfm）

精度：讀值的±2.5%，±0.01 l/s（±0.04 m3/hr，±0.02 cfm）

溫度測量（TA465-P）

K型熱電偶探頭EN60584（IEC584）

大氣壓測量（TA465-P）

范圍：690-1241hPa（517.5-930.87mmHg，20.36-36.648 in. Hg）

精度：讀值的±2%

電源要求

型號： PAN341* 220 -240 V，單相， 50/60 Hz， 10A

型號： PAN341-110* 110 - 120 V，單相， 50/60 Hz，16A

型號： PAN315** 220 - 240 V，單相，50/60 Hz，10A

型號： PAN315-110** 110- 120 V，單相，50/60 Hz， 16A

重量

攜帶重量45公斤（99磅）

總重量55公斤（121磅）

尺寸（長×寬×高）

1130mm×660mm×600mm（44.5英寸×26英寸×23.5英寸）

TA465-P和PVM610

詳細信息分別參見各儀器規格手冊

*型號：含在儀器內

**型號：不含在儀器內
